2軸高精度デジタル水準器 – Model: DWL-1900XY

  • 測定範囲: 90.000° ~ ±5.000°の2軸デジタル水準測定
  • 測定分解能表
    Vertical Stroke Length (mm)Resolution
    501µm / 50mm
    1002µm / 100mm
    1503µm / 150mm
    3005µm / 300mm
    4007µm / 400mm
    5009µm / 500mm
    80014µm / 800mm
    1,00017µm / 1,000mm
  • 測定精度: Zy軸: (90.000°±0.500°) で ± 34µm/1,000mm ストローク長、その他の角度で ± 68µm/1,000mm ストローク長
    Zx軸: (90.000°±0.500°) で ± 34µm/1,000mm ストローク長、その他の角度で ± 68µm/1,000mm
  • 使用温度範囲: -10°C to +50°C
  • スマートフォンとDigiPas水準器モバイルアプリ（オプション）を組み合わせて使用する場合、ワイヤレスBluetooth測定の使用の有無にかかわらず測定器を使用することができます。外部品号出力:USB準拠 優先、内蔵無線(Bluetooth、通信距離: ～15m)
  • 測定器の精度は、 日本品質保証機構 （JQA) によって検証されました。対応する校正証明書のサンプルは、当社のウェブサイトでご覧いただけます。詳細は、キャリブレーションと精度認定（JQA) をご覧ください。

垂直軸の精密角度測定/アライメントには、本質的に 2 つの絡み合った垂直面 (2 軸、つまり Zx と Zy) が関係します。これには、フレーム/長方形の水準器を使用した時代遅れの単軸方式ではなく、2 次元ソリューションが必要です。この方式では、一度に 1 つの軸しか表示できません。しかし、実際には、平面の 1 つの垂直軸 (垂直スピンドル シャフトなど。例: Zx 軸) をアライメントすると、シャフトの他の平面 (例: Zy 軸) の角度も同時に変化します。

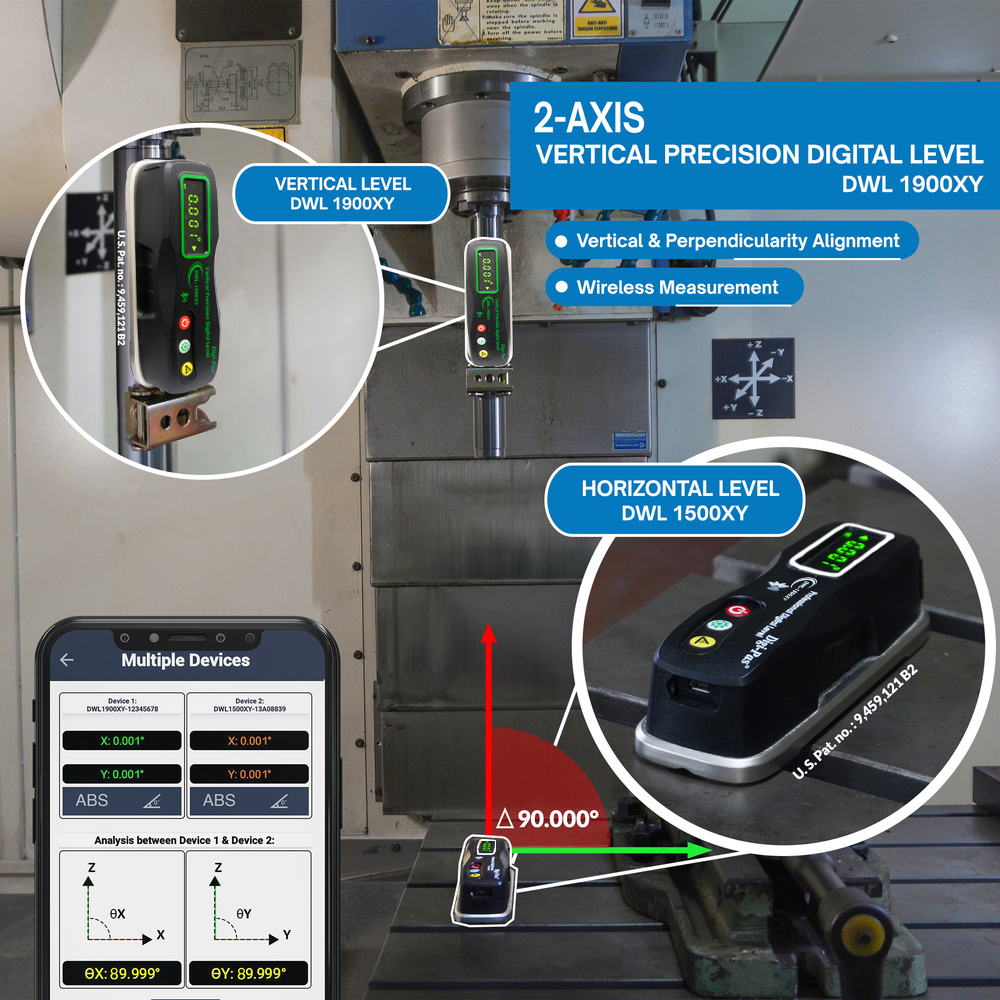

Digi-Pas DWL1900XY は、Zx 軸と Zy 軸の両方で同時に非常に正確に測定値を提供し、機械作業台レベリング平面の表面で水平 Hx 軸と Hy 軸に DWL1500XY を使用することで、水平面に対する垂直の測定値を同時に表示します。

Digi-Pas DWL-1900XY は、産業ユーザーと専門家向けに設計された、手頃な価格のワイヤレス Bluetooth デュアル軸垂直精密デジタルレベルです。DWL-1900XY は、旧式のフレームバイアルレベルに代わるものです。ユーザーは、垂直 Zx 軸と Zy 軸の平面角度の読み取り値を Bluetooth 経由でワイヤレスで読み取ります。これにより、特にユーザーのスマートフォンで「DigiPas Smart Level」モバイルアプリ (購入ごとに 1 つの交換可能なアプリが無料) と併用すると、精密 CNC マシンと座標測定機器のインストールとセットアップの調整時間を効果的に短縮できます (Apple および Android アプリストアで複数のアプリを購入するための追加オプションがあります)。

Digi-Pas 精密デジタルレベルは、ISO/IEC 17025:2005 および ANSI/NCSL Z540-1 標準に準拠し、米国、日本、ドイツの第三者認定校正ラボおよび試験機関によって検証されており、NIST、JIS、DIN にトレーサブルです。"

フィーチャ

  • Generic placeholder image
    MODE

    Switch angle display between X & Y Axis

  • Generic placeholder image
    オルタネートゼロ機能

    どんな願望角測定で基準角度を設定します。

  • Generic placeholder image
    絶対レベルセッティング

    ユーザが任意の測定角の位置（180度）の両方が "フロント"＆ "逆"の絶対的な対称性の読み取りを実行することができます。

  • Generic placeholder image
    自己校正機能

    簡単セルフキャリブレーション機能は、ユーザが工場出荷時の精度に戻しデジタルレベルをリセットすることができます。

ダウンロード

モバイルアプリケーションダウンロード

“スマートレベルアプリ”の償還手順

モバイルアプリケーション主な特長

FREE PRO
特長
セルフキャリブレーション（校正）
単軸
2軸角度計
クイックセットアップ
マルチプルデバイス
FUNCTIONS
絶対レベルセッティング
オルタネートゼロ機能
単位変換機能
拡大機能
一時静止

アプリケーション

  • Generic placeholder image

    Digi-Pas® DWL-1900XYモデルは、フライスと表面研削CNCマシンのインストール、セットアップとメンテのために使用されます。正確な平坦表面加工を実現するための機械加工工程の前に、正確に治具や器具、機械の作業台をレべリングすることができます。

  • Generic placeholder image

    Digi-Pas® DWL-1900XYモデルの2軸同時表示の特徴は、アライメント手順をスピードアップし、新しいオペレータが確実に正確な水準化結果を達成するためのトレーニングレベルを低減させることができます。オペレータは、従来の単軸水準器で経験したように何度も細心の注意を払って両方向の読み取りを行う必要はありません。。

  • Generic placeholder image

    Digi-Pas® DWL-1900XY 2軸モデルは精密ビジョン•計測機器のインストールとセットアップのために使用されます。レベリング＆高品質シャープ画像撮影•計測のための機器の位置安定性を確認する。

  • Generic placeholder image

    Digi-Pas® DWL-1900XYモデルは、精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます。

  • Generic placeholder image

    Digi-Pas® DWL-1900XY 2軸精密マシニストレベルは精密ウェーハ製造装置のパフォーマンスを監視するために使用されています。

  • Generic placeholder image

    Digi-Pas® DWL-1900XY モデルは、レールの変形や標高の変化を検出するために鉄道の保守と運転に使用されます。鉄道線路の再配置や修理、新線路の工事のための補助に有用なツールとなります。
