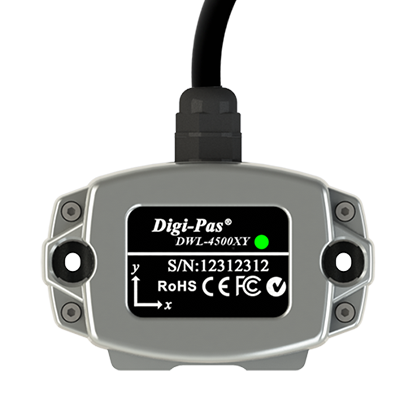

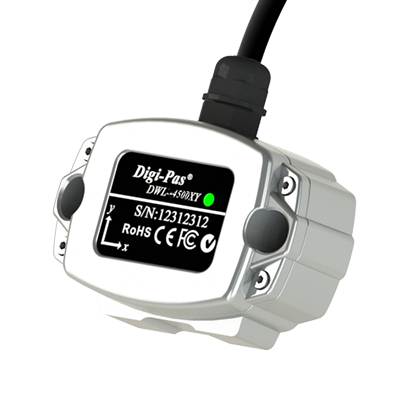

2軸高精度傾斜センサモジュール – Model: DWL-4500XY

測定範囲 0° ~ ±10° (単軸); 0° ~ ±5° (2軸)
分解能　0.001° (0.02mm/M または 0.0002inch/ft)
読取精度: ± 0.002° (0.04mm/M) at 0° to ±2.00°; ± 0.004°(0.08mm/M) その他の角度で
再現性: 0.001° (0.02mm/M または 0.0002in/ft)
振動 (相対 g): 2.0
応答時間　 500ms
電源：9V DC
IO通信：RS485
素材: 亜鉛合金
防水評価: IP65
動作温度: -40°C ~ +85°C
本体サイズ: 67mm (L) X 42mm (W) X 23mm (H)
1.5mの専用ケーブル付属

技術仕様

測定範囲（単軸） Measurement Range (single axis mode)	0.00° ~ ±90.00°
測定範囲（2軸） Measurement Range (dual axis mode)	0.00° ~ ±15.00°
分解能力　 Resolution	0.01° (0.02mm/M or 0.002 in/ft)
読取り精度 Accuracy	± 0.002° (0.04mm/M) at 0° to ±2.00°
読取り精度 Accuracy	± 0.004°(0.08mm/M) at other angles　(他角度）
再現性 Repeatability	± 0.01° (0.02mm/M or 0.002 in/ft)
交差軸誤差 Cross Axis Error	Negligible (± 0.0025°)
振動計(相対グラム) Vibrometer (relative g)	1
応答時間 Response time	10ms (milliseconds)
電圧 power suppply	9v ±1ｖ DC
"通信プロトコル IO Communication protocols"	"RS232(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用) RS485(ｼﾘｱﾙｺﾝﾊﾞｰﾀｰ／専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用) SPDT Relay(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用)"
"通信プロトコル IO Communication protocols"	USB 2.0 or Wireless Bluetooth Connectivity (専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ　ｵﾌﾟｼｮﾝ)
防塵・防水等級 Sensor Module Waterproof Rating	IP65
材質 Sensor Module Base Material	アルミニウム
本体寸法 Sensor Module Dimension (mm)	90x60x33
重量 Sensor Module Weight (approx.)	400g
動作温度範囲 Operation Temperature	-20°C to +70°C
保管温度範囲 Storage Temperature	-30°C to +80°C
電流 Max current consumption	0.04A

利点

平面および広角範囲測定
精密レベリングと傾斜角度の測定は、 2 つの独立した単軸をそれぞれ測定するのはなく、同時に 2 次元平面を測定することが本来行うべきの角度測定です。高精度で広い測定範囲を備えた Digi-Pas® 2 軸インテリジェント傾斜モジュールは、機械や機器、構造物の設置ポジジョンを正確で迅速に、継続測定し、更にモニタリングできるように、リアルタイムの角度測定および振動測定の読み取りを提供しています。 . 特にDigi-Pas® 2 軸インテリジェント傾斜モジュールDWL4000シリーズは小型で軽量です。

この2 軸同時測定が可能で、耐衝撃性に優れた最新のMEMS 駆動傾斜センサーモジュールは、複数の単軸センサーと、振り子ベースのセンサーを使用して正確な 2D 測定と平面角度測定を実現しました。 MEMS センサーには可動部分がないため、振り子ベースのセンサーと比較すると、メンテナンスはほとんど必要ありません。
振動測定
精密機械/装置の性能は、それ自体のフレーム/構造の振動に敏感で、水平でないベースは、機械が稼働モードにあるときに振動が起こる原因の 1 つとなります。たとえば、
(i) 画像/光学キャプチャマシン (CMM、CT スキャン、MRI など) での画像のぼやけは測定精度を低下させます。
(ii) 振動は CNC マシンでは生産量の歩留まりの原因となり、生産効率などを著しく低下させます。典型的な機械の構造/フレーム振動は低周波です。したがって、精度性能を管理するには、機械の稼働中に機械の振動の周波数と大きさを測定することが重要です。

PC Sync PRO ソフトウェアは、センサーモジュールから振動パターンをキャプチャし、PCにリアルタイムでグラフを表示できます。
さらなる分析のために、振動データを（CSV）Excel ファイルで保存も可能です。
ユーザー定義でプログラムできるシステム

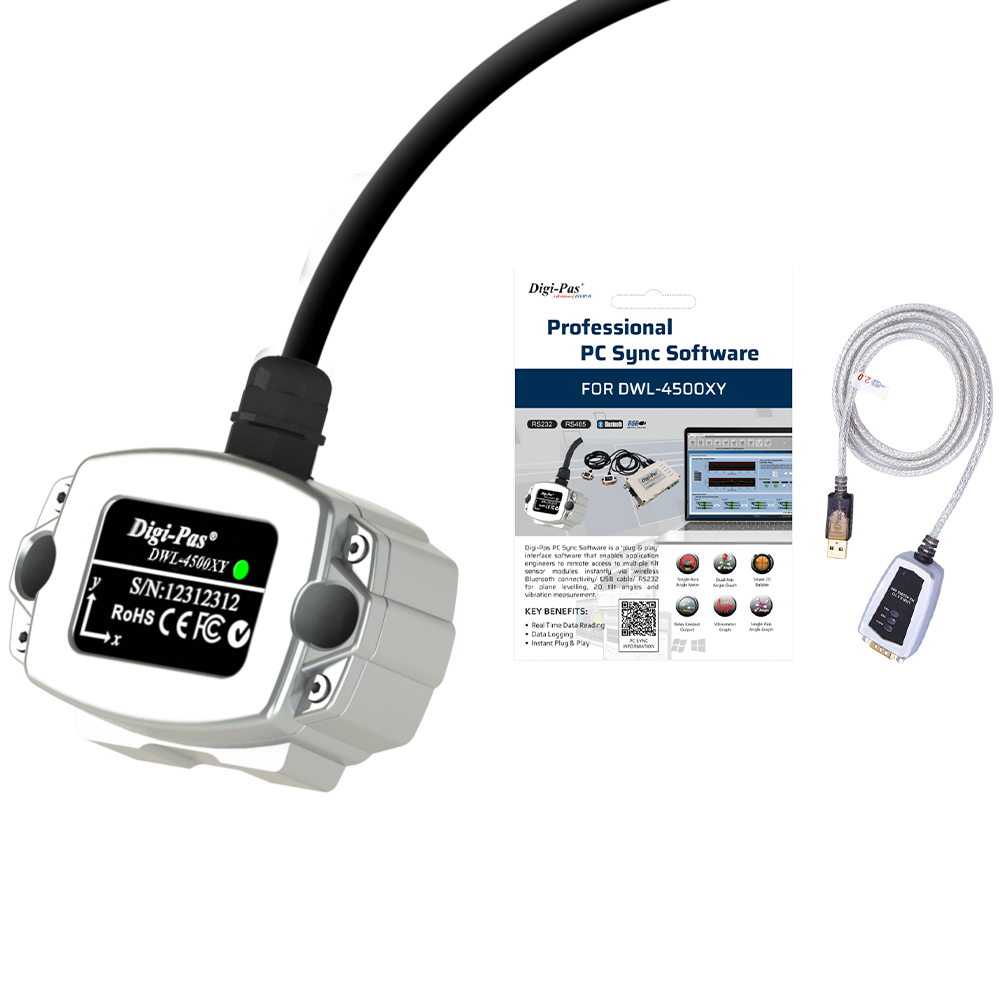

Digi-Pas® 2 軸傾斜センサーモジュール専用の周辺機器 (センサーモジュール + コントロールボックス + PC Sync Pro ソフトウェア) は、センサーモジュールを精密な機械/機器/構造に統合するための開発キットとして設計されているので、基本操作は簡単です。面倒で時間のかかるプログラミングを必要とせずに、角度位置の読み取り値を取得し、データを（CSV） Excel 形式で保存します。

専用の周辺機器で、外部接続された周辺機器を簡単にアクティブ化/制御できます (以下のダイアグラムを参照)。

経験豊富なエンジニアは、独自のプログラミングコードを使用して、周辺機器を使用することなく、センサーモジュールから測定値を直接抽出することができます。
或いは、Digi-Pas Dynamic-Link Library をダウンロードして、独自のより高いレベルのプログラミングコードと統合し、専用のコントロールボックスを介してセンサーにアクセスすることもできます。

ただし、センサーモジュールを初めて使用する場合は、オプションの周辺機器を利用することを推奨しています。
認定
Digi-Pas® 2 軸インテリジェント傾斜モジュールの精度は、CIPM MRA に基づく SI 規格および NIST、JIS、UKAS および DIN に準拠した認定済の第3機関の校正および試験機関と国立計測センターによって検証されています。

ダウンロード

フィーチャ

分解能力（計測できる一番小さな値）　

Resolution 0.01° (175 µm/M or 0.002 in/ft)
測定範囲　Measurement Range

（単軸）0.00° to ± 90.00°　⋰　測定範囲（2軸）0.00° to ± 15.00°
絶対角度0°設定 Alternate ZERO setting

基準角度に対して共通平面で相対角度を測定できるようにします。
防塵防水等級

IP66　：　センサーモジュールは防水仕様で、過酷な作業環境に設置できます。
自己校正機能

簡単セルフキャリブレーション機能は、ユーザが工場出荷時の精度に戻しデジタルレベルをリセットすることができます。
PCとUSB接続

USB 接続で、コンピュータでのリモート取得、モニタリング、データロギングを行い分析することができます。
PC Syncソフトウェア - ベーシックエディション

Angular Measurements でのリモートデータ取得の基本機能を有効にします。
ワイヤレス設定 (オプション)

コンピュータからのリモート監視、データロギング、および分析のためのデバイスへのワイヤレス接続 (Bluetooth)で測定データを取得することができます。専用のコントロールボックスが必要です。）
PC Syncソフトウェア - Pro エディション※

高度な機能を有効にして、リモートデータ取得、ロギング、処理、角度測定の分析、および周辺機器の出力を制御するためのパラメータを設定し、リレー出力をトリガーします。

※2軸同時測定はこのソフトウェアのインストールが必要です。

アプリケーションダイアグラム

Application diagram 1 - Multiple Sensor Modules

Application diagram 2 - Single Sensor Module

センサーモジュールの用途

精密な角度測定/位置合わせには、バブル（気泡）のレベリングを使用した単軸バブル法ではなく、2次元同時測定が最も正確で効率が良く、工数がかからない方法です。

Digi-Pas®2軸精密デジタルレベル角度計は、単軸バブルや従来のデジタルレベルを使用した不効率な反復測定を解消することができます。

同時に、平面角測定、表面平坦度プロファイリング、および高精度2D位置合わせの機能も備えた、最新のMEMS傾斜センサ－です。

また、センサー本体そのものが長期間の厳しい外的環境に耐性があるIP65で、更に3,000g超の負荷衝撃テストをクリアした、耐衝撃性にも優れています。

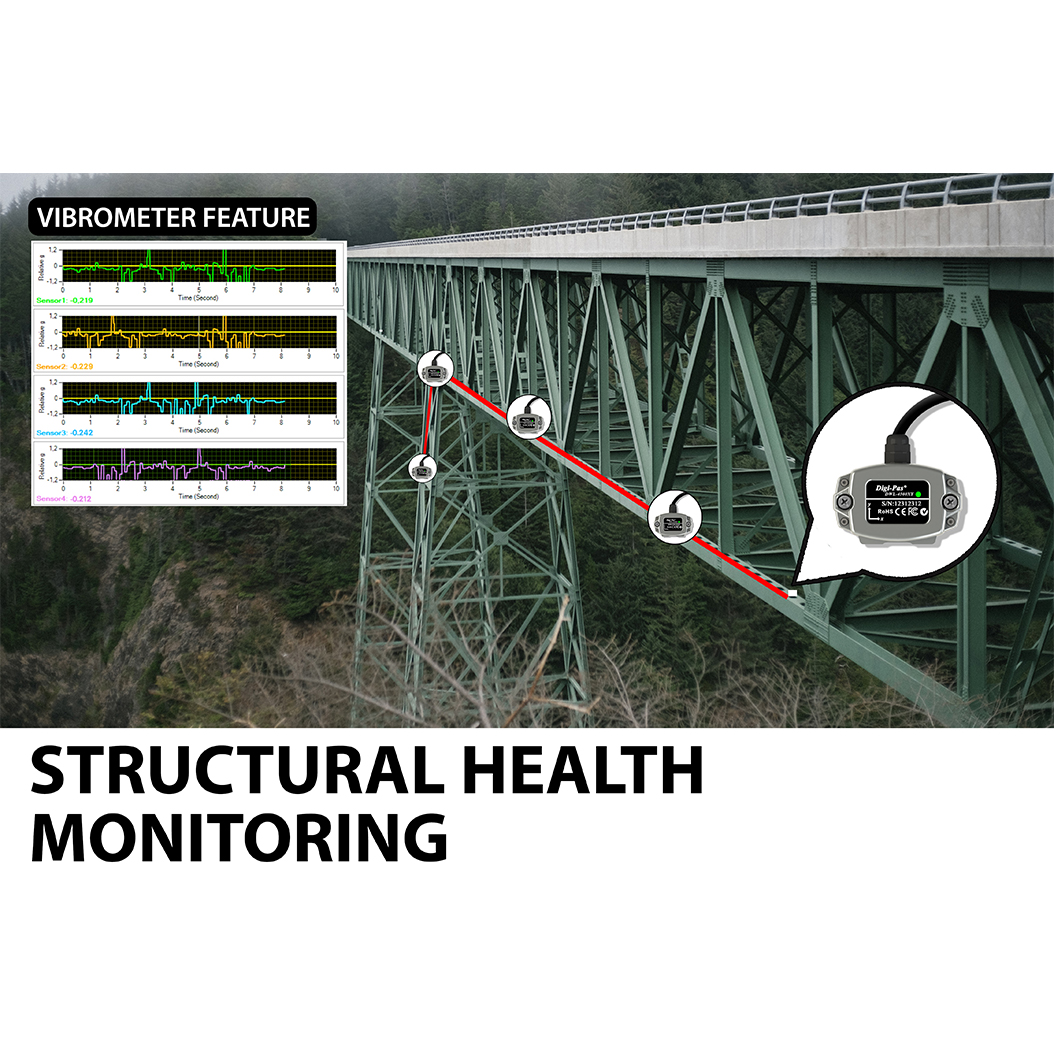

Digi-Pas®DWL-4500傾斜センサーシリーズは、長期間の2軸角度データを取得し、モニタリングできる機能があるため、橋桁などの角度測定にも使用することができます。
Digi-Pas®DWL-4500傾斜センサーシリーズは、船内の船積みコンテナスペースに複数台取り付けることで、船舶本体の角度をモニタリングし、重心の位置をバランスよく制御することにより、コンテナ貨物の重心の偏りによる運航時の無駄な燃料の消費を抑える目的で使用することができます。
Digi-Pas®DWL-4500傾斜センサーシリーズは、2次元傾斜角をリアルタイムでモニタリングを行い、海洋/オフショアプラットフォームの安全制御のたにインストールされています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、自動車メーカーや車載デバイスの供給元により、ナビゲーションパス（道路）でのさまざまな道路状況で車のリアルタイムの傾斜/角度位置を検出するために使用されています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、深海商用潜水艦に搭載されており、水平に保つための操縦制御装置をサポートしています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、三次元測定機（Coordinate Measuring Machine）の設置に有用です。高品質の鮮明な画像のキャプチャリングでCMMの精度パフォーマンスを最適化します。
Digi-Pas®DWL-4500傾斜センサーシリーズは、製造自動化プロセスに使用されます。ロボット溶接角度、ロボットアーム、および精密自動マニピュレータの重要なプロセスに使用されます。
Digi-Pas®DWL-4500傾斜センサーシリーズは、正確な太陽光発電パネルの角度を確保するために設置されています。データ監視システムと統合することができ、パネルの2軸角度位置を正確に導きます。外部接続機器は、必要に応じて有効にするため、PCSyncソフトウェアを使用してアクティブ化のためのプログラムを行うこともできます。

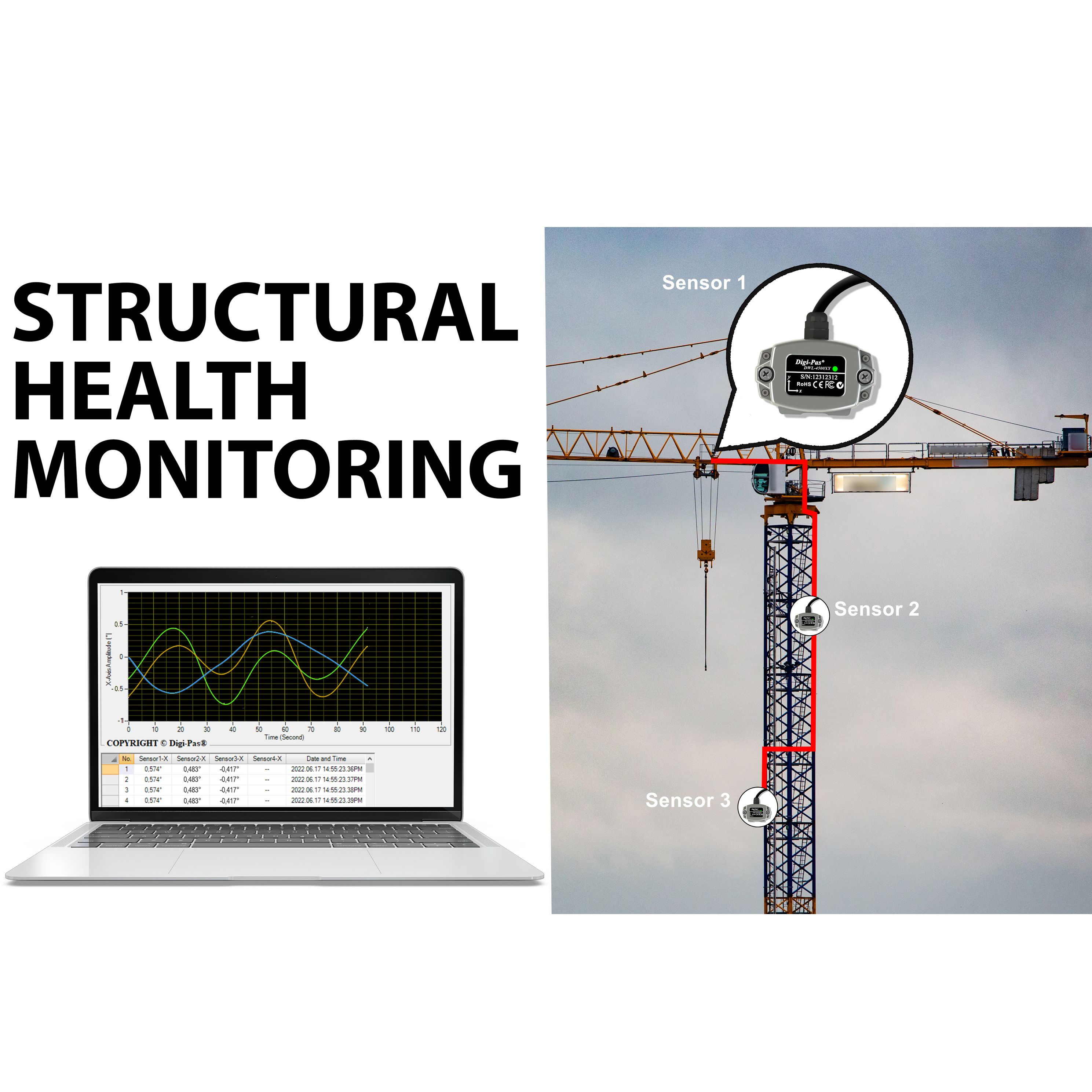

Digi-Pas®DWL-4500傾斜センサーシリーズは、クレーンや周辺運搬機器をより安全に設置し管理することができます。
Digi-Pas®DWL-4500傾斜センサーシリーズは、研究室の精密機器の角度測定に使用されています。
大型産業用プリンターは、高品質の画像出力を実現するため、正確な設置が必須です。このような高精度大型プリンターの設置に、Digi-Pas®DWL-4500傾斜センサーシリーズが使用されています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、高品質画像のための機器の位置安定性のために、視覚測定機器の設置とセットアップに使用されています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、コンピューター断層撮影スキャン（CTスキャン）および磁気共鳴画像法（MRI）装置のレベリングと振動測定に使用されています。
Digi-Pas®DWL-4500傾斜センサーシリーズは、半導体製造工程の精密器具などの位置合わせに使用されています。
