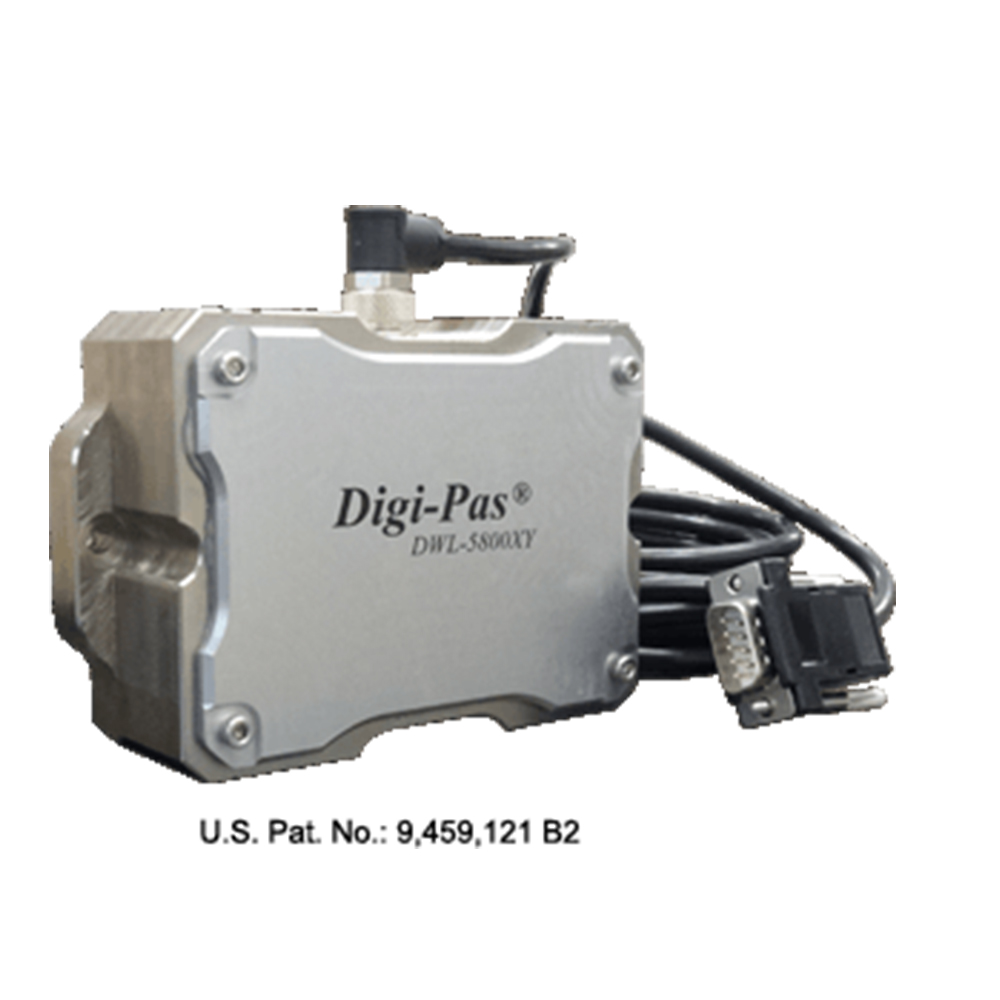

2軸高精度傾斜センサモジュール – Model: DWL-5800XY
ご購入はこちら：
- 単軸の測定範囲 ; 0 ~ ±14400秒角(arcsec) /2軸の測定範囲 0 ~ ±3600 秒角(arcsec)
- 1 秒角の解像度。 (≤5 μm/M)
- 精度: ± 1 秒角(arcsec)。 0 ～ ±1080 秒角(arcsec)で。 他の角度では 3 秒角(arcsec)
- 複数の I/O 通信プロトコル (USB、RS232、RS485、および (オプション) Bluetooth 接続など)
RS232(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽとの接続)
RS485(ｼﾘｱﾙｺﾝﾊﾞｰﾀｰ／専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽとの接続)
SPDT Relay(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽとの接続)
USB 2.0 or Wireless Bluetooth Connectivity (専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ ｵﾌﾟｼｮﾝ) - IP65認定 - 防水保護
- 応答時間 500ms
- 3,000g ～ 6,000g の衝撃/衝撃テストをクリア
- リアルタイムの低周波 (2 ～ 75Hz) の振動計内蔵
- プログラム可能な（PC ベース）ソフトウェア構成
- 動作温度 : -20°C to +70°C
- 1.5mの専用ケーブル付属
※DC12Vの電源が必要です。
技術仕様
| 測定範囲 Measurement Range (single axis mode) |
0 ~ ± 14.400 arcsec 単軸 |
| 測定範囲（2軸） Measurement Range (dual axis mode) |
0 ~ ± 3.600 arcsec デュアル軸 |
| 分解能力 Resolution |
1 arcsec ((≤5 µm/M) |
| 読取り精度 Accuracy |
± 1 arcsec で 0 ~ 1.080 arcsec |
| ± 3 arcsec at other angles (他角度） | |
| 再現性 Repeatability |
1 arcsec ((≤5 µm/M) |
| 交差軸誤差 Cross Axis Error |
Negligible (± 0.0001°) |
| 振動計(相対グラム) Vibrometer (relative g) |
2 |
| 応答時間 Response time |
500ms (milliseconds) |
| 電圧 power suppply |
9v ±1ｖ DC |
| 通信プロトコル IO Communication protocols" |
"RS232(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用)
RS485(ｼﾘｱﾙｺﾝﾊﾞｰﾀｰ／専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用) SPDT Relay(専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ使用)" |
| USB 2.0 or Wireless Bluetooth Connectivity (専用ｺﾝﾄﾛｰﾙﾎﾞｯｸｽ ｵﾌﾟｼｮﾝ) | |
| 防塵・防水等級 Sensor Module Waterproof Rating |
IP65 |
| 材質 Sensor Module Base Material |
スチール／アルミニウム |
| 本体寸法 Sensor Module Dimension (mm) |
120x80x43 |
| 重量 Sensor Module Weight (approx.) |
1200g |
| 動作温度範囲 Operation Temperature |
10°C to +40°C |
| 保管温度範囲 Storage Temperature |
-30°C to +80°C |
| 電流 Max current consumption |
0.12A |
ベネフィット
- スピードと精度
リアルタイムで機械/装置の傾斜角と振動状態の継続的なモニタリングを行い、高い分解能と精度を2軸同時にデジタル表示。
- プログラミングと簡単カスタマイズ
Digi-Pas®水準器及び精密機械/装置に内に組み込まれた振動センサーモジュールを使うことで、機械のコンピューターシステムは、リアルタイムでのマシンの位置安定性にアクセスすることが可能となります。マシンのコンピューターモニター上の数値とグラフィック表示は、機械位置安定性のリアルタイムの監視を可能にし、製品の品質、歩留り率、スクラップ率を管理するマシンオペレーターにとっては特に効果的です。
- 認定
Digi-Pasデジタルレベルの精度は、NIST、JIS、およびDINの試験機関によってテスト・認定されており、このサンプルは、JIS規格をみたしています。本製品の精度は、一般財団法人日本品質保証機構（JQA）で発行された校正証明書（複写版）をご参照ください。該当校正証明書は、当社のホームページで閲覧ができます。https://www.digipas.co.jp/support/calibration.php をご覧ください。なお、ご購入の製品についての校正証明書が必要な場合は、JQA等の校正証明機関へ直接お問合せ下さい。
ダウンロード
サポート
1. Overview
2. How to Calibrate DWL-5000XY
フィーチャ
-
分解能力（計測できる一番小さな値）
Resolution 1 arcsec ((≤5 µm/M)
-
測定範囲 Measurement Range
（単軸）0 ~ ± 14.400 arcsec ⋰ 測定範囲（2軸）0 ~ ± 3.600 arcsec
-
絶対角度0°設定 Alternate ZERO setting
基準角度に対して共通平面で相対角度を測定できるようにします。
-
防塵防水等級
IP66 ： センサーモジュールは防水仕様で、過酷な作業環境に設置できます。
-
自己校正機能
簡単セルフキャリブレーション機能は、ユーザが工場出荷時の精度に戻しデジタルレベルをリセットすることができます。
-
PCとUSB接続
USB 接続で、コンピュータでのリモート取得、モニタリング、データ ロギングを行い分析することができます。
-
PC Syncソフトウェア - ベーシックエディション (DWL5000, DWL5500は標準装備）
Angular Measurements でのリモート データ取得の基本機能を有効にします。
-
ワイヤレス設定 (オプション)
コンピュータからのリモート監視、データロギング、および分析のためのデバイスへのワイヤレス接続 (Bluetooth)で測定データを取得することができます。専用のコントロールボックスが必要です。）
-
PC Syncソフトウェア - Pro エディション※ (DWL5000, DWL5500はオプション、DWL5800は標準装備)
高度な機能を有効にして、リモート データ取得、ロギング、処理、角度測定の分析、および周辺機器の出力を制御するためのパラメータを設定し、リレー出力をトリガーします。
※2軸同時測定はこのソフトウェアのインストールが必要です。
※DWL5000, DWL5500はProエディションとセット売りの場合もあります。
アプリケーションダイアグラム
Application diagram 1 - Multiple Sensor Modules
Application diagram 2 - Single Sensor Module
アプリケーション
-
Digi-Pas® DWL5500XY ２軸モデルは研究室等で使用する精密機器の平準化に使用されております。
-
Digi-Pas® DWL5500XY 2軸 デジタル 高精密水準器は、大型産業用および商業用印刷機の製造に使用されているだけでなく、その導入時や設置時、高度な色忠実度やイメージ加工の品質および歩留り削減を実現するための大型精密印刷機の保守にも使用されています。
-
Digi-Pas® DWL5500XY 2軸 デジタル 高精密水準器は、視覚測定機器の導入や設置に使用されています。水準計測や位置安定性の検査では、高品質で鮮明な画像で計測ができます。
-
Digi-Pas® DWL5500XY 2軸モデルは、コンピュータ体軸断層撮影スキャン（CTスキャン）や磁気共鳴イメージング（MRI）装置で高い安定性＆高品質の画像を達成するためのレベリングや振動測定のために使用されます。
-
Digi-Pas® DWL5500XYモデルは、精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます
