2軸式高精度デジタル水準器/傾斜計 – Model: DWL-3000XY

DWL-3000XY 高分解能(0.01° または 0.18mm/M または 36 秒角)&角度&振動測定の精度を達成するために&プロ専門家用に設計された振動計を内蔵した2軸精密デジタルレベルです。それはアップ&精密マシン、テスト&計測機器の保守設定、インストールに適しています。

製品の精度については、弊社が日本品質機構(JQA) へDigi-pasサンプルのテスト、校正の依頼をして得た校正証明書で、このサンプルはJIS規格を満たしています。詳細は、www.digipas.co.jp/support/calibration.phpをご覧ください。 校正証明書が必要な場合は、info@digipas.co.jpまでご連絡いただくか、JQAに直接お問い合わせください。

ワイヤレスBluetooth接続(オプション). Model: DWL3000XY-Bluetooth (Bluetoothバージョン). DWL3000XY-USB (Bluetooth無し).

技術仕様

測定範囲 0.00° ~ ±90.00°単軸
0.00° ~ ±3.00°デュアル軸
最小読取値 0.01° (0.175 mm/M) (0.002 in/Ft)
読取精度 ± 0.01° at 0° to 10.00°
± 0.03° 他の角度
2軸角度のデジタルカラーグラフィックディスプレイ
ワイヤレスBluetooth接続(オプション). USB接続. USB外部電源を有効にする.
振動計の表示をリアルタイム振動データ
4 x AAA (単四)
リモートデータロギング用のデバイスへの基本的なPCの同期ソフトウェアUSB接続(オプション)
-10°C〜+50°Cの動作温度

ベネフィット

  • スピードと精密

    高解像度のインスタント2軸同時デジタル表示時間の節約と品質のプロ作品のレベリング&振動の測定値の0.01°(0.18mm/M)。

  • 明確さ

    機械試運転アカウンタビリティ·分析のためのデジタル角度レベリング/整列データのリアルタイム収集を有効にするには、デジタルカラーグラフィック·数値表示。

  • 効果的な

    リモート測定USBケーブル/ワイヤレス機能は、従来の精神レベルが困難、あるいは一致することができないことの利点を提供しています。効果的に、すなわち、一人だけがマシンレベル/整列する必要があります。

  • 認可

    製品の精度は、ILAC及びA2LAの下にNIST、JIS、UKAS&DINに適合するように、米国、日本(日本品質保証機構 JQA)、英国およびドイツの認定を受けたサードパーティ製のキャリブレーション&テストサービスプロバイダによって検証されてます。

フィーチャ

  • Generic placeholder image
    2軸角度表示

    デュアル軸(XY)の角度&振動測定のカラーグラフィックディスプレイの角度•振動監視用のリアルタイムデジタル&アナログ表示、データロギング&解析

  • Generic placeholder image
    高精度角度測定

    高解像度0.01°の角度測定。リモートデータロギング機能 - USB PCリンク(オプションの無線リンク)。デバイスTFT LCD画面上でリアルタイムに測定データをグラフィカルに表示されます。

  • Generic placeholder image
    振動計

    リアルタイム振動監視、データロギング•解析のための振動。デバイスTFT LCD画面上でリアルタイムに測定データをグラフィカルに表示されます。

  • Generic placeholder image
    角度計

    リアルタイムアングル監視、データロギング•解析のための角度計。デバイスTFT LCD画面上でリアルタイムに測定データをグラフィカルに表示されます。

  • Generic placeholder image
    絶対レベルセッティング

    ユーザが任意の測定角の位置(180度)の両方が "フロント"& "逆"の絶対的な対称性の読み取りを実行することができます。

  • Generic placeholder image
    絶対レベルセッティング

    ユーザが任意の測定角の位置(180度)の両方が "フロント"& "逆"の絶対的な対称性の読み取りを実行することができます。

  • Generic placeholder image

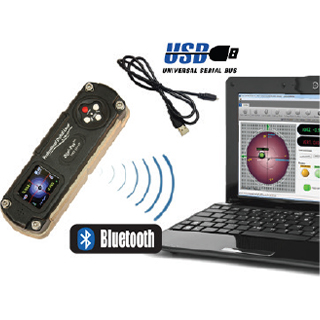

    PCにUSB LINK

    コンピュータのリモート取得、監視、データロギング•解析用のUSB接続。

  • Generic placeholder image
    ワイヤレス同期(オプション)

    コンピュータからの遠隔監視、データロギング解析用のデバイスへの無線接続(ブルートゥース)。 (PRO PCの同期ソフトウェアが必要です)

  • Generic placeholder image
    PC SYNCソフトウェア - ベーシックエディション

    角度•振動の測定上のリモートデータ収集のための基本的な機能を有効にします。

  • Generic placeholder image
    PC同期化ソフトウェア - プロフェッショナルエディション(オプション)

    角度振動測定におけるリモートデータロギング、処理と解析のための高度な機能を有効にします。特に精密機械の動作パフォーマンスの最適化。

アプリケーション

  • Generic placeholder image

    Digi-Pas® DWL-3000XYモデルは、フライスと表面研削CNCマシンのインストール、セットアップとメンテのために使用されます。正確な平坦表面加工を実現するための機械加工工程の前に、正確に治具や器具、機械の作業台をレべリングすることができます。

  • Generic placeholder image

    Digi-Pas® DWL-3000XYモデルの2軸同時表示の特徴は、アライメント手順をスピードアップし、新しいオペレータが確実に正確な水準化結果を達成するためのトレーニングレベルを低減させることができます。オペレータは、従来の単軸水準器で経験したように何度も細心の注意を払って両方向の読み取りを行う必要はありません。

  • Generic placeholder image

    精密部品の加工には、継続的な品質保証の監視を必要とし、生産歩留まりと、コストを管理する上で特に重要です。振動計とデータロギング機能内蔵のDigi-Pas®DWL-3000XYモデルの使用により、生産エンジニアリングチームが効果的に正確な数値データと振動グラフをそれぞれのCNCマシンの性能を評価することができます。

  • Generic placeholder image

    Digi-Pas® DWL-3000XYモデルで正確に3次元プリンターの構築台をレベリングをすることは、高品質の3Dモデルを生成するために、3Dプリンターの設定時に最も重要なステップであります。 構築代の悪いレベリングまたはわずかな傾きが継続的にずれるようにレイヤーを印刷させます。したがって、3Dモデルの詳細な特徴やジオメトリに影響を与えます。

  • Generic placeholder image

    Digi-Pas®DWL-3000XY 2軸 デジタル 高精密水準器は、視覚測定機器の導入や設置に使用されています。水準計測や位置安定性の検査では、高品質で鮮明な画像で計測ができます。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY 2-Axisモデルは、ファウンドリにおけるインストール、セットアップ&メンテナンスの精密測定器に使用されます。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY モデルは、精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます。

  • Generic placeholder image

    半導体バックエンドのアセンブリ内のワイヤボンダの設置と維持に、高い機械の位置安定性を必要とします。ワイヤボンディング機の正確なレベリングは、ワイヤボンドの品質と歩留まりに影響する不要な構造の振動を防止します。DWL-3000XYのレベリングと振動計の特徴は上記の目的を簡単に果たします。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY 2軸精密マシニストレベルは精密ウェーハ製造装置のパフォーマンスを監視するために使用されています。

  • Generic placeholder image

    Digi-Pas® DWL-3000XYモデルは、レールの変形や標高の変化を検出するために鉄道の保守と運転に使用されます。鉄道線路の再配置や修理、新線路の工事のための補助に有用なツールとなります。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY 2軸モデルは衛星発射台のセットアップをサポートするために、誘導レーザービームと併用して使用されております。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY 2軸モデルは無人航空機用発射台(UAV)を設置するために使用されております。

  • Generic placeholder image

    Digi-Pas® DWL-3000XY 2軸モデルは衛星放送受信アンテナの監視及びトラッキングに使用されております。
