2軸精密デジタル平形水準器 – Model: DWL-1300XY

Digi-Pas DWL-1300XYは、産業ユーザーおよび専門家向けに設計された手頃な価格のワイヤレス・ブルートゥース対応の2軸精密デジタル水準器です（0.01°分解能）。

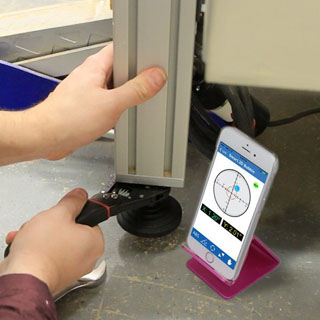

DWL-1300XYは従来の水泡型水平器に取って代わるものです。ユーザーは、ワンマン操作でBluetoothを通じて、近距離で無線でX・Y軸の水準測定結果を読み取ることができるため、精密機械や設備のインストール及びセットアップ時間を効果的に削減します。スマートフォンを使用する場合は、DigiPasスマートレベルアプリ（オプションでApple及びAndroidのApp Storeでアプリケーションを購入が必要）と組み合わせて使用する場合、特に有効です。

Digi-Pasデジタルレベルの精度は、NIST、JIS、およびDINの試験機関によってテスト・認定されており、このサンプルは、JIS規格をみたしています。本製品の精度は、一般財団法人日本品質保証機構（JQA）で発行された校正証明書（複写版）をご参照ください。該当校正証明書は、当社のホームページで閲覧ができます。https://www.digipas.co.jp/support/calibration.php をご覧ください。なお、ご購入の製品についての校正証明書が必要な場合は、JQA等の校正証明機関へ直接お問合せ下さい。

技術仕様

測定範囲 0.00° ~ ±5.00°の2軸デジタル水準測定。
最小読取値 0.01° (0.18mm/M); 繰り返し精度: ±0.01°
読取精度 ± 0.02° で 0°～ ±0.500°; その他の角度で± 0.04°。 全温度範囲で精度が補償されます。
使用温度範囲 -10°C to +50°C
スマートフォンとDigiPas水準器モバイルアプリ（オプション）を組み合わせて使用する場合、ワイヤレスBluetooth測定の使用の有無にかかわらず測定器を使用することができます。外部品号出力:USB準拠 優先、内蔵無線(Bluetooth、通信距離: ～15m)
測定器の精度は、 日本品質保証機構 （JQA) によって検証されました。対応する校正証明書のサンプルは、当社のウェブサイトでご覧いただけます。詳細は、キャリブレーションと精度認定（JQA) をご覧ください。

フィーチャ

  • Generic placeholder image
    MODE

    Switch angle display between X & Y Axis

  • Generic placeholder image
    オルタネートゼロ機能

    どんな願望角測定で基準角度を設定します。

  • Generic placeholder image
    絶対レベルセッティング

    ユーザが任意の測定角の位置（180度）の両方が "フロント"＆ "逆"の絶対的な対称性の読み取りを実行することができます。

  • Generic placeholder image
    自己校正機能

    簡単セルフキャリブレーション機能は、ユーザが工場出荷時の精度に戻しデジタルレベルをリセットすることができます。

ダウンロード

モバイルアプリケーションダウンロード

“スマートレベルアプリ”の償還手順

校正およびデモビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

デモビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

Calibration ビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

基本操作動画

モバイルアプリケーション主な特長

FREE PRO
特長
較正
単軸
2軸角度計
クイックセットアップ
マルチプルデバイス
FUNCTIONS
絶対レベルセッティング
オルタネートゼロ機能
単位変換機能
Enlarge
Hold

アプリケーション

  • Generic placeholder image

    Digi-Pas® DWL-1300XYモデルは、フライスと表面研削CNCマシンのインストール、セットアップとメンテのために使用されます。正確な平坦表面加工を実現するための機械加工工程の前に、正確に治具や器具、機械の作業台をレべリングすることができます。

  • Generic placeholder image

    Digi-Pas® DWL-1300XYモデルの2軸同時表示の特徴は、アライメント手順をスピードアップし、新しいオペレータが確実に正確な水準化結果を達成するためのトレーニングレベルを低減させることができます。オペレータは、従来の単軸水準器で経験したように何度も細心の注意を払って両方向の読み取りを行う必要はありません。。

  • Generic placeholder image

    Digi-Pas® DWL-1300XY 2軸モデルは精密ビジョン•計測機器のインストールとセットアップのために使用されます。レベリング＆高品質シャープ画像撮影•計測のための機器の位置安定性を確認する。

  • Generic placeholder image

    Digi-Pas® DWL-1300XYモデルは、精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます。

  • Generic placeholder image

    Digi-Pas® DWL-1300XY 2軸精密マシニストレベルは精密ウェーハ製造装置のパフォーマンスを監視するために使用されています。

  • Generic placeholder image

    Digi-Pas® DWL-1300XY モデルは、レールの変形や標高の変化を検出するために鉄道の保守と運転に使用されます。鉄道線路の再配置や修理、新線路の工事のための補助に有用なツールとなります。
