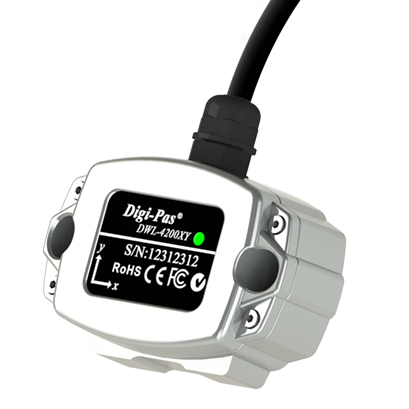

2軸高精度傾斜センサモジュール – Model: DWL-4200XY

Digi-pas傾斜センサーのご購入先
DWL4200, DWL4500, DWL5000, DWL5500
コントロールボックス

測定範囲 0° ~ ±90° (単軸); 0° ~ ±15° (2軸)
分解能　0.01° (0.2mm/M) (0.002 inch/ft)
読取精度: ± 0.02°(0.4mm/M) at 0° to ±2.00°; ± 0.04° (0.8mm/M) その他の角度で
再現性: 0.01° (0.2mm/M または 0.002in/ft)
振動 (相対 g): 1.0
応答時間　 100ms
電源：9-30V DC
IO通信：RS485
素材: 亜鉛合金
防水評価: IP65
動作温度: -40°C ~ +85°C

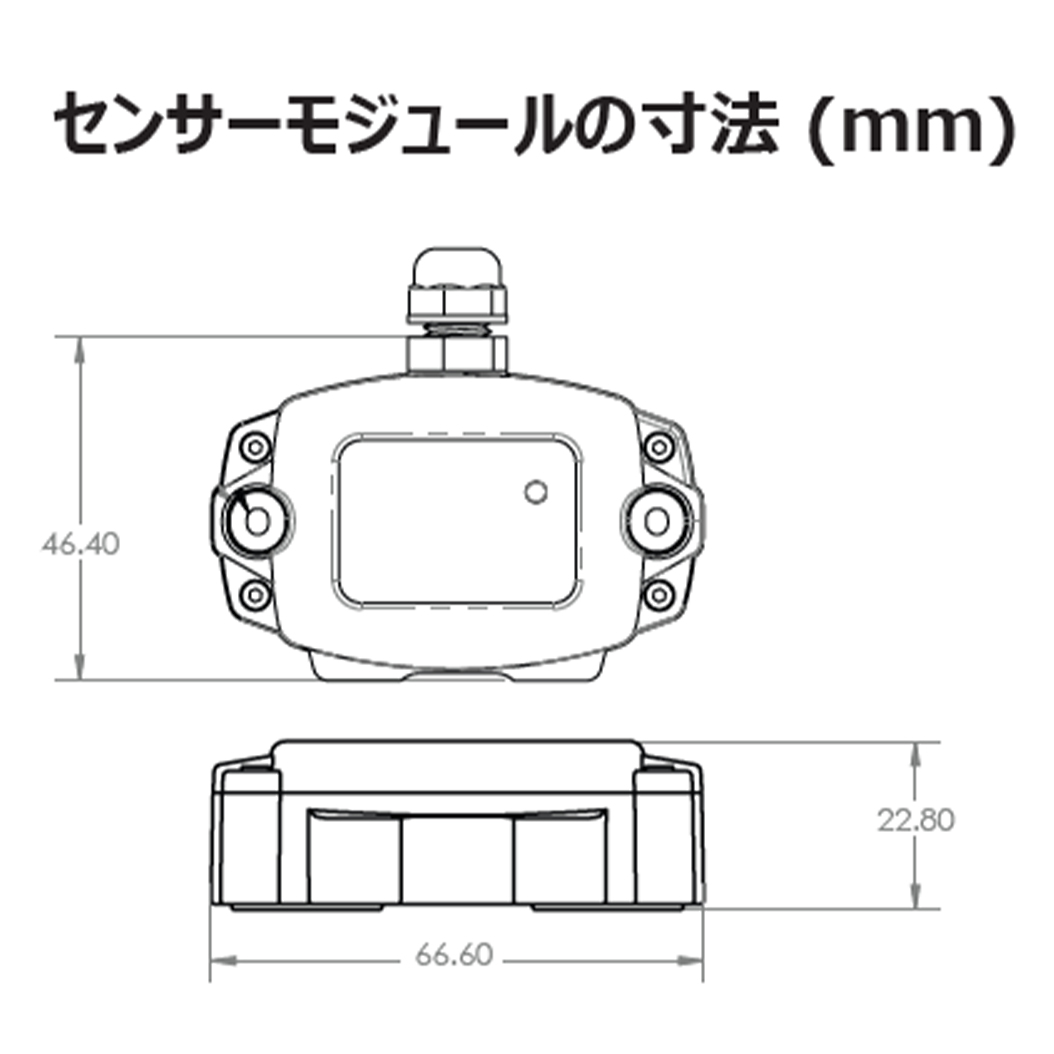

本体サイズ: 67mm (L) X 42mm (W) X 23mm (H)
3mの専用ケーブル付属

利点

DWL-4200XY　（精度：　(0.02° または 350µm/M または 72 秒角) 耐衝撃性に優れた最新のMEMS 駆動傾斜センサーモジュールです。当社の傾斜センサーDWL5500XYより、さらに軽量でコンパクトサイズで設置場所を選びません。PCに接続して、２軸同時測定、データロギング、データのモニタリング、振動測定をリアルタイムで表示、データ出力できます。専用のコントロールボックスの利用で、同時に４台の傾斜センサーの測定が可能です。DWL4000シリーズ、DWL5000シリーズは、ユーザー独自のシステムと連動してご利用いただけます。

２軸同時測定MEMS 駆動傾斜センサー
耐衝撃性に優れた最新の２軸同時測定MEMS 駆動傾斜センサーです。１軸方向のみ測定する測定器では、XY方向に直交するように２台設置する必要がありますが、Digi-pas傾斜センサーは、１台で一度に2軸方向の傾斜を検出できる上に、角度データを継続的にモニター・取得することが可能です。

MEMS式傾斜センサー：
本体内に一対の固定された固定電極と、この一対の固定電極の間にバネで指示された可動電極を有する構成になっており、傾きにより部位がたわむことで電気的な出力が生じ、傾斜を検出します。固定・可動電極の支持方向があり、可動電極のセンサーが、傾いた方向に移動すると、固定電極と可動電極間の静電容量が変化します。この静電容量の変化を検出して角度に変換するのがMEMS式傾斜センサーの仕組みです。
振動測定
精密機械/装置の性能は、それ自体のフレーム/構造の振動に敏感で、水平でない架台上で機器が稼働モードにある場合、振動による様々な障害が生じます。例えば、
(i) 画像/光学マシン (CMM、CT スキャン、MRI など) の画像のぼやけは、測定精度を低下させます。
(ii) CNC マシンでは、振動は生産量の歩留まりの一因となり、これは生産効率などを著しく低下させることにつながります。典型的な機械の構造/フレーム振動は低周波のため、精度性能を管理するには、機械の稼働中に機械の振動の周波数と大きさを測定することが重要なポイントになります。

PC Sync PRO ソフトウェアは、センサーモジュールから振動パターンをキャプチャし、PCにリアルタイムでグラフを表示、モニタリングを行うことができます。さらに振動データを（CSV）Excel ファイルで保存も可能です。
オプション周辺機器の利用

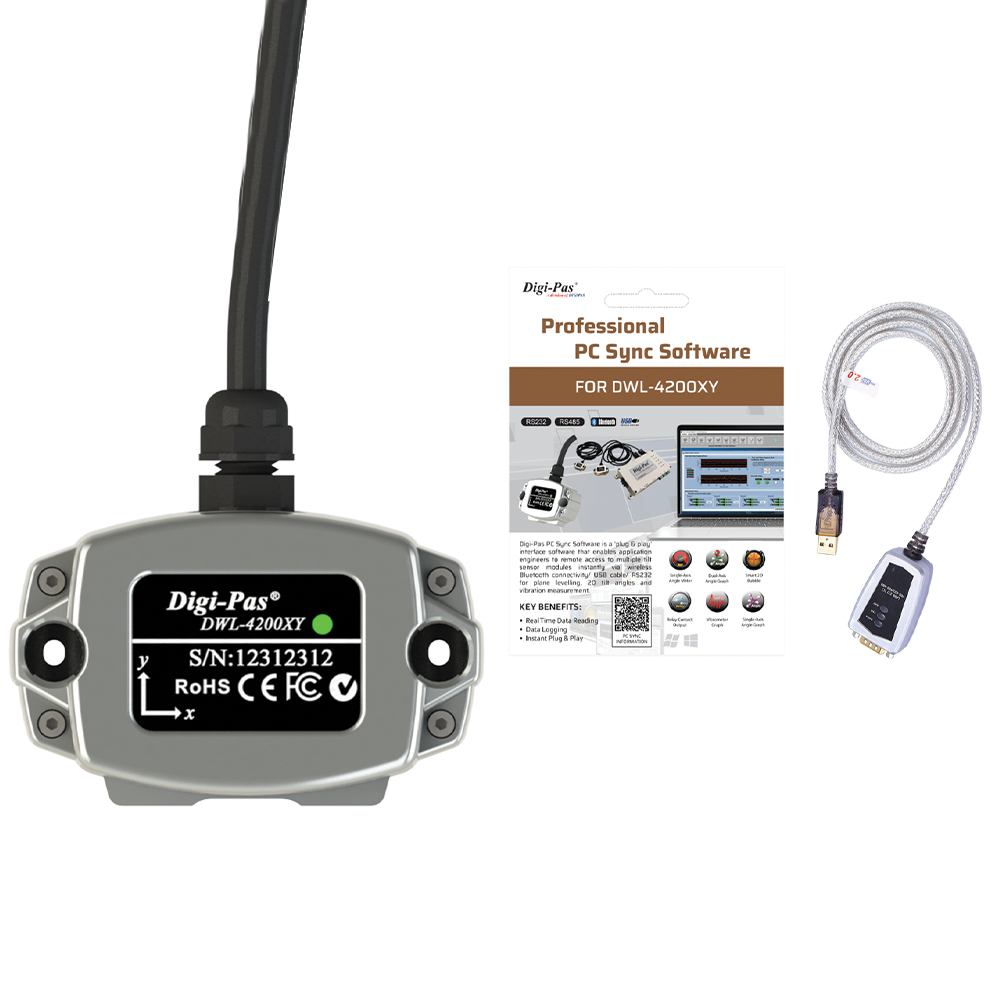

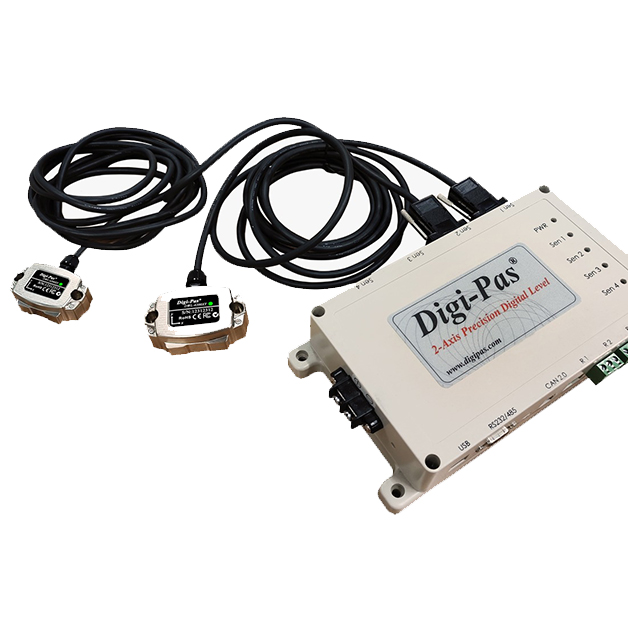

Digi-Pas® 2 軸傾斜センサーモジュール専用の周辺機器 (センサーモジュール + コントロールボックス + PC Sync Pro ソフトウェア) は、センサーモジュールを精密な機械/機器/構造に統合するための開発キットとして設計されています。基本操作はわかりやすく、面倒で時間のかかるプログラミングを必要とせずに、角度位置の読み取り値を取得し、データを（CSV） Excel 形式で保存します。専用の機器は外部接続された周辺機器を簡単に有効化し制御することができます (以下、ダイアグラムを参照してください)。

※センサーモジュールを初めてご利用される場合は、周辺機器を利用することを推奨しています
ユーザー定義でプログラムできるシステム
この傾斜センサーは。独自のプログラミングコードを使用して、周辺機器を使用することなく、センサーモジュールから測定値を直接抽出することができます。或いは、Digi-Pas Dynamic-Link Library をダウンロードして、独自のより高いレベルのプログラミングコードと統合し、専用のコントロールボックスを介してセンサーにアクセスすることもできます。
認定
Digi-Pasデジタルレベルの精度は、NIST、JIS、およびDINの試験機関によってテスト・認定されており、このサンプルは、JIS規格をみたしています。本製品の精度は、一般財団法人日本品質保証機構（JQA）で発行された校正証明書（複写版）をご参照ください。該当校正証明書は、当社のホームページで閲覧ができます。www.digipas.co.jp/support/calibration.php をご覧ください。なお、ご購入の製品についての校正証明書が必要な場合は、JQA等の校正証明機関へ直接お問合せ下さい。

ダウンロード

サポート

シリーズのご紹介
.

DWL 5000XY 2軸センサーモジュールキャリブレ―ション操作手順

フィーチャ

分解能力（計測できる一番小さな値）　

Resolution 0.01° (175 µm/M or 0.002 in/ft)
測定範囲　Measurement Range

（単軸）0.00° to ± 90.00°　⋰　測定範囲（2軸）0.00° to ± 15.00°
絶対角度0°設定 Alternate ZERO setting

基準角度に対して共通平面で相対角度を測定できるようにします。
防塵防水等級

IP66　：　センサーモジュールは防水仕様で、過酷な作業環境に設置できます。
自己校正機能

簡単セルフキャリブレーション機能は、ユーザが工場出荷時の精度に戻しデジタルレベルをリセットすることができます。
PCとUSB接続

USB 接続で、コンピュータでのリモート取得、モニタリング、データロギングを行い分析することができます。
PC Syncソフトウェア - ベーシックエディション

Angular Measurements でのリモートデータ取得の基本機能を有効にします。
ワイヤレス設定 (オプション)

コンピュータからのリモート監視、データロギング、および分析のためのデバイスへのワイヤレス接続 (Bluetooth)で測定データを取得することができます。専用のコントロールボックスが必要です。）
PC Syncソフトウェア - Pro エディション※

高度な機能を有効にして、リモートデータ取得、ロギング、処理、角度測定の分析、および周辺機器の出力を制御するためのパラメータを設定し、リレー出力をトリガーします。

※2軸同時測定はこのソフトウェアのインストールが必要です。

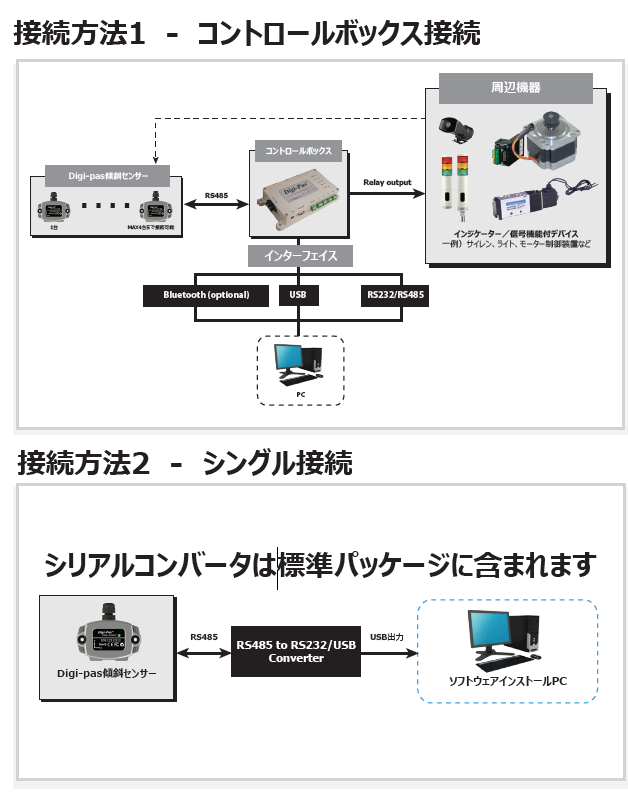

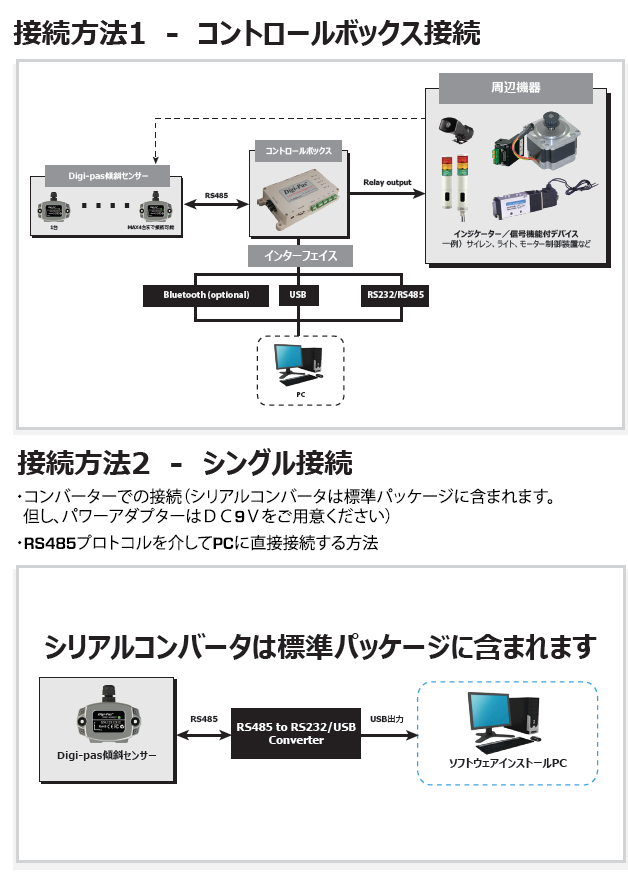

アプリケーションダイアグラム

Application diagram 1 - Multiple Sensor Modules

Application diagram 2 - Single Sensor Module

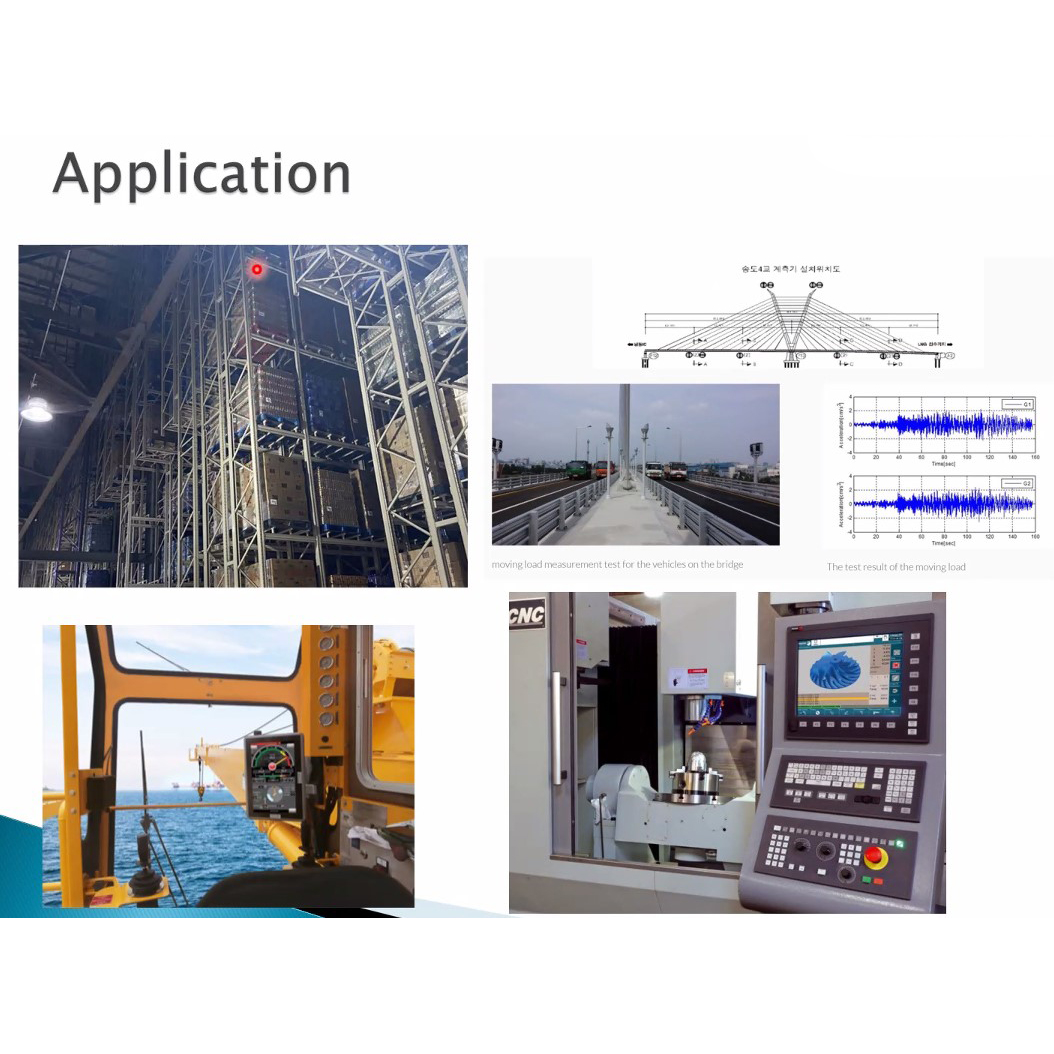

センサーモジュールの用途

精密な角度測定/位置合わせには、バブル（気泡）のレベリングを使用した単軸バブル法ではなく、2次元同時測定が最も正確で効率が良く、工数がかからない方法です。

Digi-Pas®2軸精密デジタルレベル角度計は、単軸バブルや従来のデジタルレベルを使用した不効率な反復測定を解消することができます。

同時に、平面角測定、表面平坦度プロファイリング、および高精度2D位置合わせの機能も備えた、最新のMEMS傾斜センサ－です。

また、センサー本体そのものが長期間の厳しい外的環境に耐性があるIP65で、更に3,000g超の負荷衝撃テストをクリアした、耐衝撃性にも優れています。

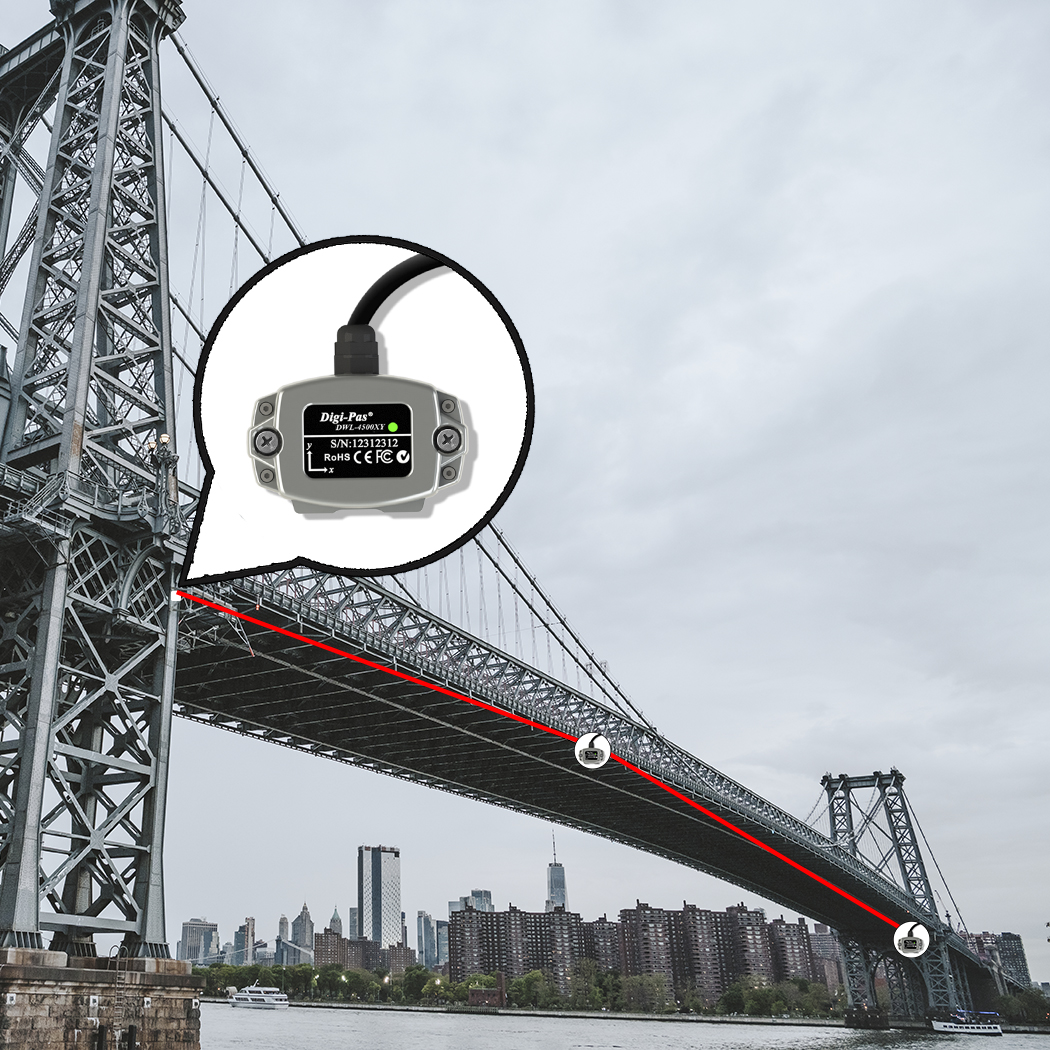

Digi-Pas®DWL-4200傾斜センサーシリーズは、長期間の2軸角度データを取得し、モニタリングできる機能があるため、橋桁などの角度測定にも使用することができます。
Digi-Pas®DWL-4200傾斜センサーシリーズは、船内の船積みコンテナスペースに複数台取り付けることで、船舶本体の角度をモニタリングし、重心の位置をバランスよく制御することにより、コンテナ貨物の重心の偏りによる運航時の無駄な燃料の消費を抑える目的で使用することができます。
Digi-Pas®DWL-4200傾斜センサーシリーズは、2次元傾斜角をリアルタイムでモニタリングを行い、海洋/オフショアプラットフォームの安全制御のたにインストールされています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、自動車メーカーや車載デバイスの供給元により、ナビゲーションパス（道路）でのさまざまな道路状況で車のリアルタイムの傾斜/角度位置を検出するために使用されています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、深海商用潜水艦に搭載されており、水平に保つための操縦制御装置をサポートしています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、三次元測定機（Coordinate Measuring Machine）の設置に有用です。高品質の鮮明な画像のキャプチャリングでCMMの精度パフォーマンスを最適化します。
Digi-Pas®DWL-4200傾斜センサーシリーズは、製造自動化プロセスに使用されます。ロボット溶接角度、ロボットアーム、および精密自動マニピュレータの重要なプロセスに使用されます。
Digi-Pas®DWL-4200傾斜センサーシリーズは、正確な太陽光発電パネルの角度を確保するために設置されています。データ監視システムと統合することができ、パネルの2軸角度位置を正確に導きます。外部接続機器は、必要に応じて有効にするため、PCSyncソフトウェアを使用してアクティブ化のためのプログラムを行うこともできます。
Digi-Pas®DWL-4200傾斜センサーシリーズは、クレーンや周辺運搬機器をより安全に設置し管理することができます。
Digi-Pas®DWL-4200傾斜センサーシリーズは、研究室の精密機器の角度測定に使用されています。
大型産業用プリンターは、高品質の画像出力を実現するため、正確な設置が必須です。このような高精度大型プリンターの設置に、Digi-Pas®DWL-4200傾斜センサーシリーズが使用されています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、高品質画像のための機器の位置安定性のために、視覚測定機器の設置とセットアップに使用されています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、コンピューター断層撮影スキャン（CTスキャン）および磁気共鳴画像法（MRI）装置のレベリングと振動測定に使用されています。
Digi-Pas®DWL-4200傾斜センサーシリーズは、半導体製造工程の精密器具などの位置合わせに使用されています。
