2軸精密デジタル平形水準器 – Model: DWL-1500XY

  • Digi-Pas高性能2軸精密水準器 (Smart 2-AXIS MASTER Machinist Precision Level) は、スマートフォンのアプリ画面で、一度にX軸とY軸の2軸同時測定ができます。従来の水泡タイプの角度計との置き換えにより、作業を１人に集約できるだけでなく、正確な測定値を得ることができます。

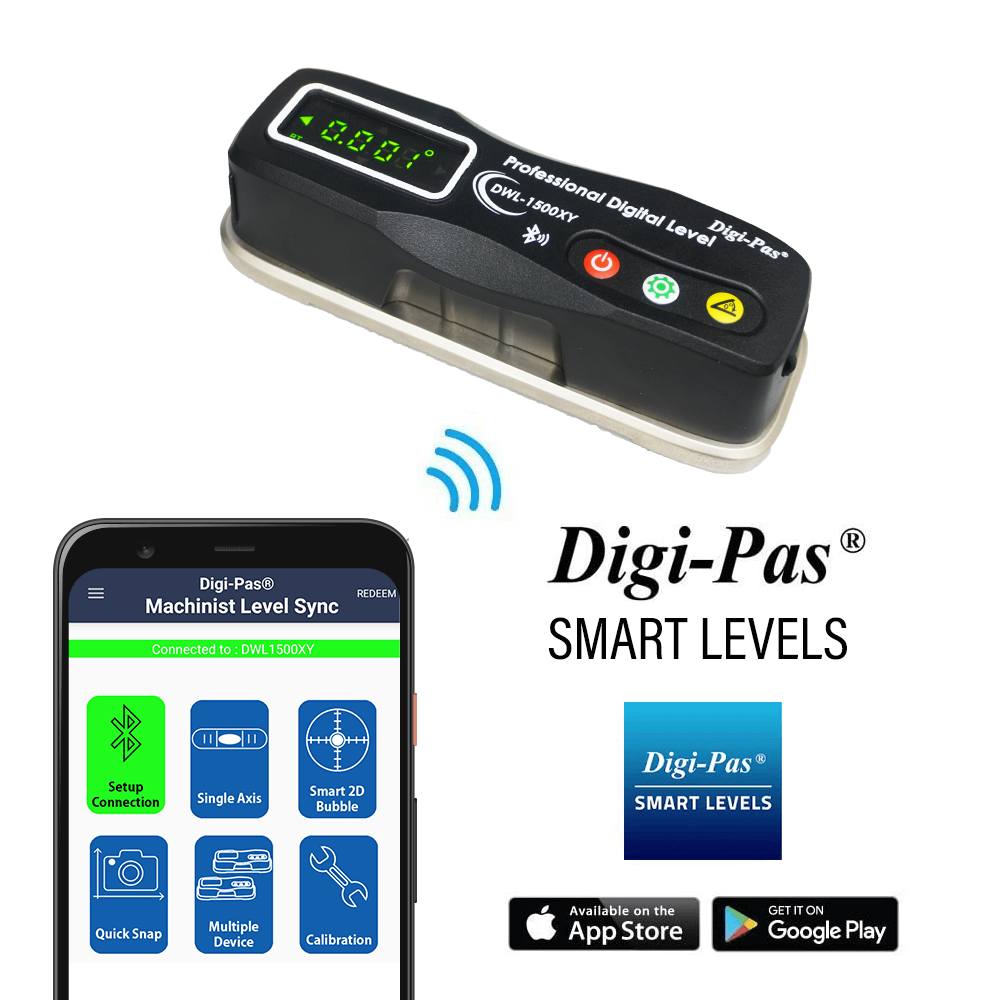

  • Digi-pas専用アプリとBluetooth接続して、即座に測定値を表示します。
  • 機器のアライメント時間を大幅に削減（最大70％）。リソースとコストを大幅に節約。高い精度で機器をセットアップでき、メンテナンス、X-Yテーブルの真直度チェックなど、機器の品質向上をこの高性能水準器で実現させることができます。
  • 垂直方向２軸測定専用水準器（DWL1900XY）と同時にアプリに接続することで、平面方向と垂直方向の４方向の角度測定を同時に行うことができます。
  • 耐衝撃性の高い頑丈なデザイン。
  • 自己校正機能付
  • Digi-Pasデジタルレベルの精度は、NIST、JIS、およびDINの試験機関によってテスト・認定されており、このサンプルは、JIS規格をみたしています。本製品の精度は、一般財団法人日本品質保証機構（JQA）で発行された校正証明書（複写版）をご参照ください。該当校正証明書は、当社のホームページで閲覧ができます。/support/calibration.php をご覧ください。なお、ご購入の製品についての校正証明書が必要な場合は、JQA等の校正証明機関へ直接お問合せ下さい。
  • クイックスタートガイド（日・英） 　/download/JQC-2-01X01-99-002.pdf

技術仕様

測定範囲 0.000° ~ ±2.000°の2軸デジタル水準測定
最小読取値 0.001° (0.02mm/M); 繰り返し精度: ±0.001°
読取精度 ± 0.002° で 0°～ ±0.500°; その他の角度で± 0.004°。 全温度範囲で精度が補償されます。
使用温度範囲 -10°C to +50°C
スマートフォンとDigiPas水準器モバイルアプリ（オプション）を組み合わせて使用する場合、ワイヤレスBluetooth測定の使用の有無にかかわらず測定器を使用することができます。外部品号出力:USB準拠 優先、内蔵無線(Bluetooth、通信距離: ～15m)
測定器の精度は、 日本品質保証機構 （JQA) によって検証されました。対応する校正証明書のサンプルは、当社のウェブサイトでご覧いただけます。詳細は、キャリブレーションと精度認定（JQA) をご覧ください。

フィーチャ

  • Generic placeholder image
    相対ゼロ設定

    任意の基準面をゼロ点として設定し、その基準面を基準とした相対角度測定を簡単に行えます

  • Generic placeholder image
    絶対角度測定

    重力を基準とした絶対角度測定に対応。測定面を180°反転させても高い測定精度を維持します。

  • Generic placeholder image
    スマート 2D バブル

    座標軸上にバブル表示されるので、２軸同時測定値が分りやすい。°（度）、mm / M＆In / Ft単位で2軸角度/レベリング測定

  • Generic placeholder image
    アングルメータ

    X軸方向とY軸方向を切り替えて、単軸の角度/レベリングを見ることができます。

  • Generic placeholder image

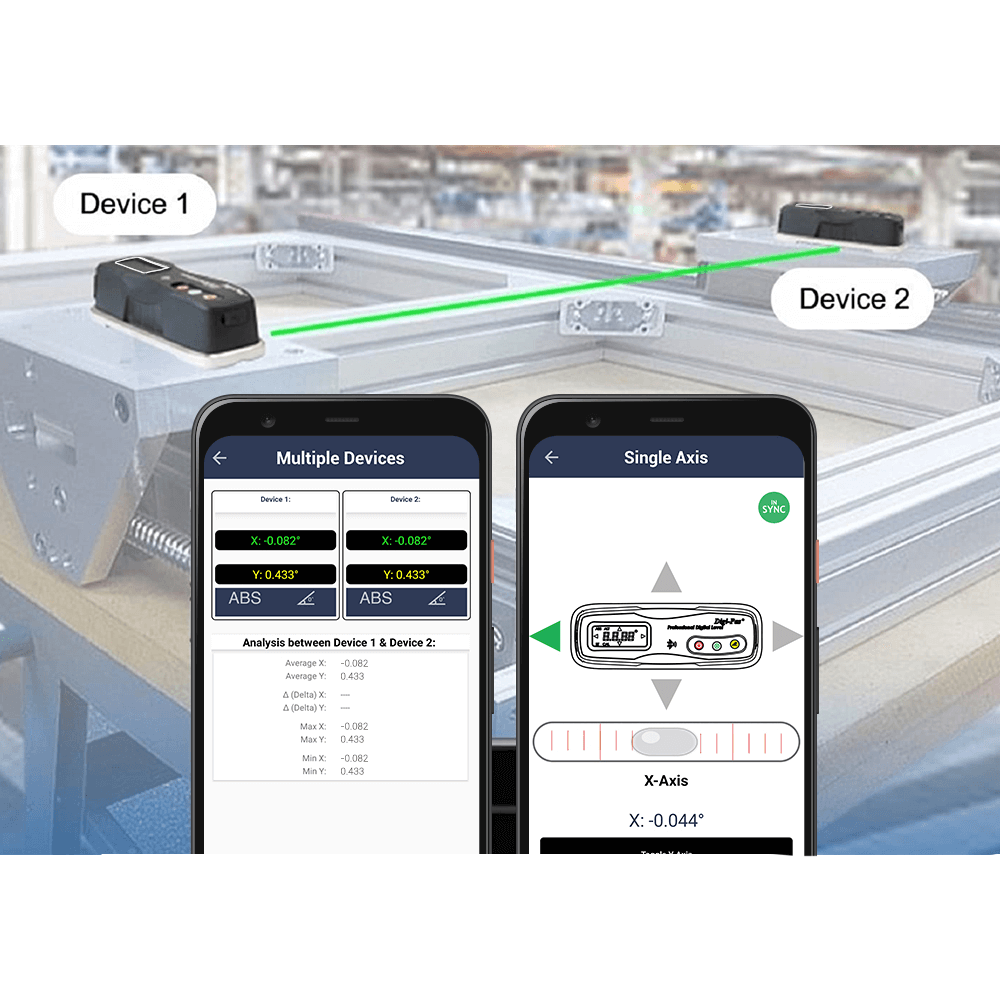

    水平方向、垂直方向の４軸同時測定機能

    アプリにDWL1900XYを同時接続することで、4方向の角度を同時に測定できる機能を標準装備しています。

  • Generic placeholder image
    クイックスナップ

    スマートフォン/タブレットカメラで製品測定写真と測定値を同時撮影保管できます。

  • Generic placeholder image
    較正

    自己校正機能で、デジタルレベルを出荷の精度に戻すことができます。

  • Generic placeholder image
    HOLDボタン

    角度測定値を一時的に保持

ダウンロード

モバイルアプリケーションダウンロード

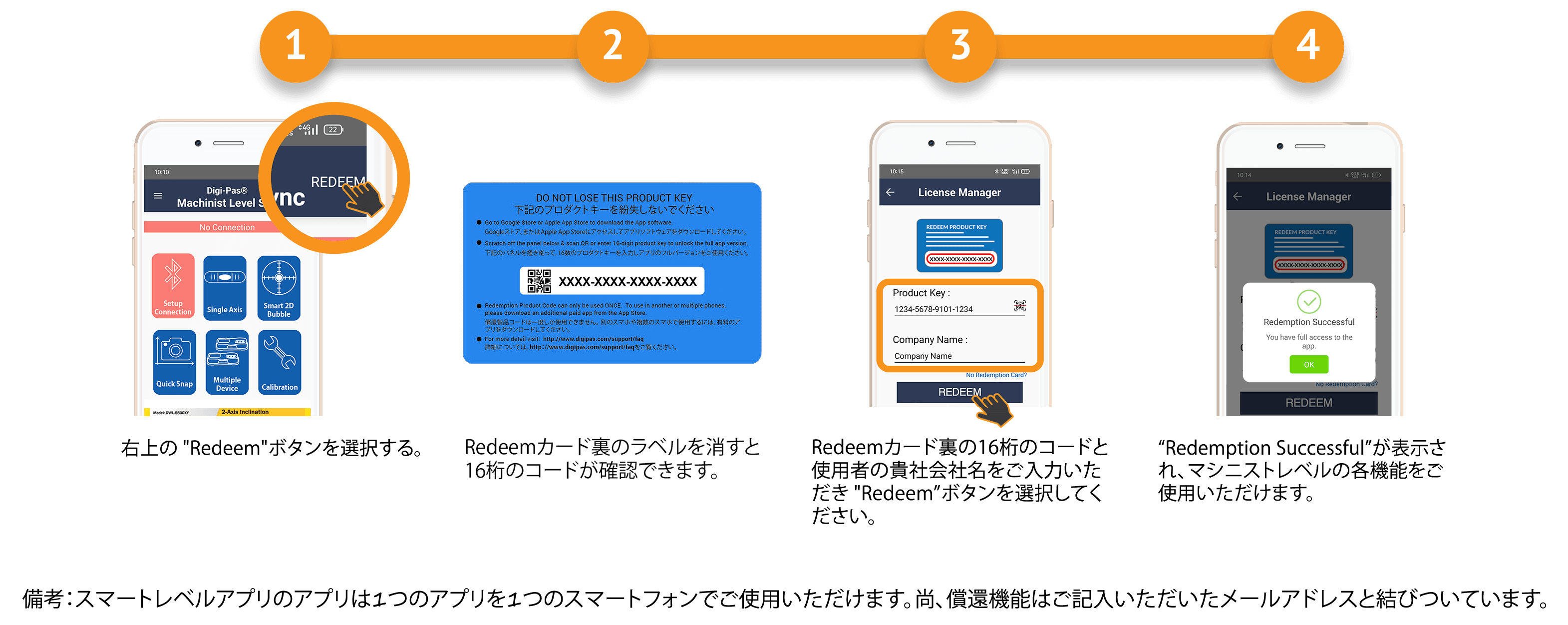

“スマートレベルアプリ”の償還手順

校正およびデモビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

デモビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

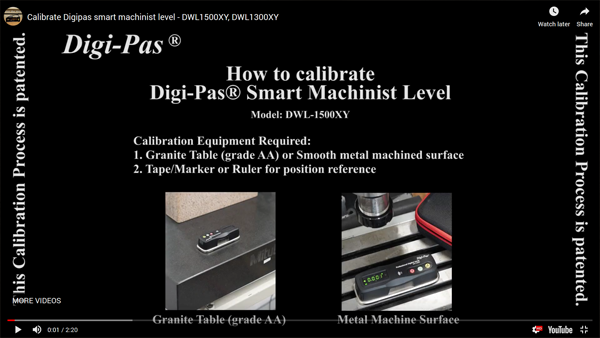

Calibration ビデオ

Demonstration Video for DWL-1300XY & DWL-1500XY

基本操作動画

アプリケーション

  • Generic placeholder image

    Digi-Pas® DWL-1500XYモデルは、フライスと表面研削CNCマシンのインストール、セットアップとメンテのために使用されます。正確な平坦表面加工を実現するための機械加工工程の前に、正確に治具や器具、機械の作業台をレべリングすることができます。

  • Generic placeholder image

    Digi-Pas® DWL-1500XYモデルの2軸同時表示の特徴は、アライメント手順をスピードアップし、新しいオペレータが確実に正確な水準化結果を達成するためのトレーニングレベルを低減させることができます。オペレータは、従来の単軸水準器で経験したように何度も細心の注意を払って両方向の読み取りを行う必要はありません。。

  • Generic placeholder image

    Digi-Pas® DWL-1500XY 2軸モデルは精密ビジョン•計測機器のインストールとセットアップのために使用されます。レベリング＆高品質シャープ画像撮影•計測のための機器の位置安定性を確認する。

  • Generic placeholder image

    Digi-Pas® DWL-1500XYモデルは、精密器具のアライメントに使用されております。絶対レベリングと位置精度は、半導体のウェハファウンドリ内の多くの製造工程で、最高品質のために厳しい公差を満たすに必要とされます。

  • Generic placeholder image

    Digi-Pas® DWL-1500XY 2軸精密マシニストレベルは精密ウェーハ製造装置のパフォーマンスを監視するために使用されています。

  • Generic placeholder image

    Digi-Pas® DWL-1500XY モデルは、レールの変形や標高の変化を検出するために鉄道の保守と運転に使用されます。鉄道線路の再配置や修理、新線路の工事のための補助に有用なツールとなります。
